漏水检测仪的工作原理：从声波分析到智能定位的技术解析

漏水检测仪作为现代管道维护的重要工具，其核心技术在于如何准确捕捉并分析漏水产生的特殊信号。本文将系统介绍漏水检测仪的工作原理，从基础声学原理到现代智能检测技术，帮助用户全面了解这一专业设备如何实现漏水点的精确定位。

一、漏水检测仪的基本物理原理

1. 漏水声的产生机制

当管道发生泄漏时，流体在压力作用下通过裂缝时会产生三种典型声波：

机械振动波：水冲击管道壁和周围土壤产生的低频振动（20-2000Hz）；

湍流声波：水流经裂缝时湍流产生的中高频声波（500-8000Hz）；

空化气泡波：压力变化导致气泡破裂产生的高频成分（可达20kHz）；

这些声波会通过管道本体和周围介质（土壤、墙体等）向四周传播，形成漏水检测的信号源。

2. 声波传播特性

漏水声在传播过程中呈现距离衰减和频率选择性：

低频成分（<500Hz）传播距离远但定位精度差；

高频成分（>2kHz）衰减快但定位精度高；

金属管道的传声效率比非金属管道高3-5倍；

土壤湿度增加会使声波传播距离缩短30%-50%；

二、主流漏水检测技术的工作原理

1. 声学检测技术（主流方法）

（1）听音杆检测法

原理：通过金属杆直接接触管道暴露点，传导漏水振动至人耳；

特点：最简单直接的方法，但依赖操作者经验；

适用场景：明装管道或阀门井内的初步排查；

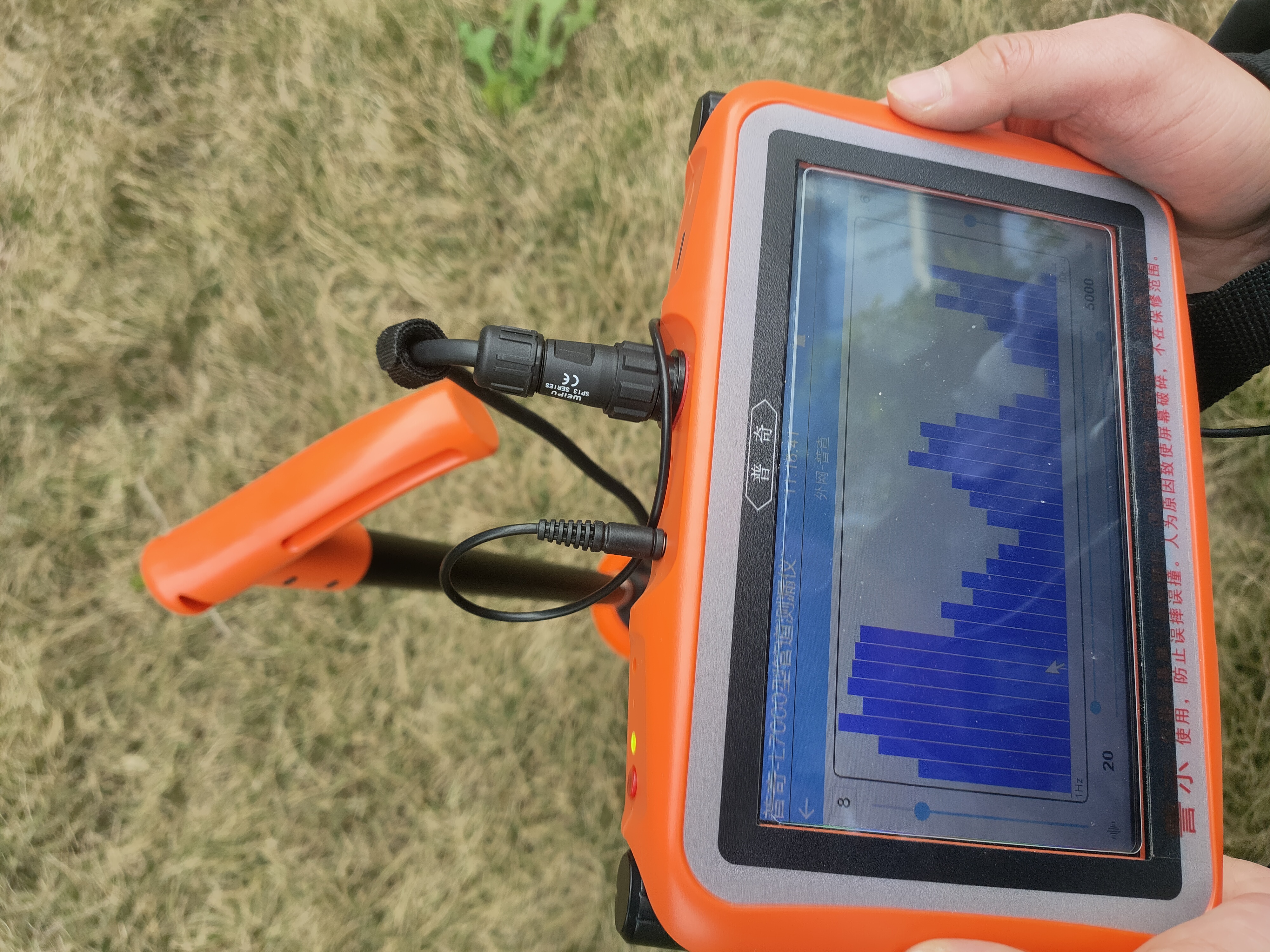

（2）电子听漏仪

工作流程：

高灵敏度传感器拾取振动信号；

信号放大器提升微弱信号（增益可达80dB）；

带通滤波器（通常300Hz-3kHz）排除环境噪声；

耳机输出、可视化频谱显示；

技术演进：

早期：模拟电路处理（1980s）；

现代：数字信号处理（DSP）芯片实现智能降噪；

（3）测漏相关仪检测

核心原理：利用漏水声到达两个传感器的时间差（Δt）进行定位；

计算公式：L = (D - V×Δt)/2

（L：漏点到中点距离；D：两传感器间距；V：声波在该管材中的传播速度）

系统组成：

两个高精度振动传感器；无线同步单元、相关分析主机；

定位精度：可达±0.5米（金属管道）

2. 非声学检测技术

（1）红外热成像

原理：漏水导致周围材料热容变化，形成温度异常区；

检测深度：表面下0.1-0.3米；

优点：非接触式，可快速扫描大区域；

（2）气体示踪法

工作流程：

向管道注入示踪气体（通常为5%氢+95%氮）；

使用氢气检测仪追踪泄漏点；

灵敏度：可检出0.1L/min的微小泄漏；

（3）电磁波检测

地质雷达（GPR）：通过介电常数差异识别湿润区域；

电磁导波：利用管道作为波导进行长距离检测；

四、技术比较与发展趋势

1. 各技术对比表

   检测技术	检测精度	适用深度	优点	局限性
   听音杆	±3米	0.5米	成本低	依赖经验
   电子测漏仪	±1米	2米	灵敏度高	需有降噪耳机
   相关仪	±0.5米	5米	定位准	需要两个接触点
   红外成像	±0.3米	0.3米	非接触	受表面材质影响
   气体示踪	±0.1米	无限制	灵敏度极高	需要气体注入

五、实际应用中的技术要点

1. 金属与非金属管道的检测差异

金属管道：

声波传播速度：约5000m/s；

检测以振动信号为主；

电子测漏仪即可实现；

非金属管道（PE/PVC等）：；

声波传播速度：约300-1500m/s；

需采用低频传感器（<1kHz）；

气体示踪法更可靠；

2. 环境干扰处理技术

噪声图谱分析：建立环境噪声数据库；

自适应滤波：实时消除特定频段干扰（如交通噪声）；

时频分析：识别瞬态漏水信号；

3. 检测精度影响因素

管道埋深：每增加1米，精度降低约20%；

土壤类型：砂质土比黏土传声效果好；

水压大小：压力每增加0.1MPa，信号强度提升3-5dB；

泄漏形态：裂缝型比孔洞型泄漏更易检测；

漏水检测仪的工作原理经历了从单纯依靠人耳听音到智能信号分析的技术演进。现代检测系统通过多物理量传感、数字信号处理和智能算法的有机结合，使漏水定位的准确性和效率大幅提升。
