位于湖南某县境内的茅坪⽔库⼤坝底部常年出现漏⽔情况，当地⽔利部⻔采取了很多的措施和检测⽅法都未能找到漏⽔原因，⽆奈只好采取给⼤坝整体灌浆的⽅法希望堵住漏⽔点，已经给⼤坝灌浆了⼏百吨⽔泥，还是没有丝毫效果，底部的漏⽔处⽔质没有发⽣丝毫改变，⽔质依然清澈，⽔量也没有任何变化，⼤坝顶部到底部漏⽔位置⼤约30⽶⾼，施⼯队在⼤坝顶部⽤岩⼼钻机打孔取芯，⼀直打到基岩取出完整岩芯，从孔内灌⼊颜料追踪液，直到6个多⼩时后才有追踪液漏出，根本找不出原因，没有办法。他们通过抖⾳平台刷到了我们的堤坝渗漏检测视频后找到了我们，邀请我们去给他们做检测，查找分析漏⽔原因和位置，我们⼀⾏带着⾃主研发⽣产的堤防渗漏检测仪PQ-227A驱⻋前往现场，到达现场后和施⼯⽅了解了详细情况和漏⽔位置，察看了现场情况，结合他们现有采取的⼀些措施，初步分析判断漏⽔原因应该不是坝体内部受损所致，⽽是底部基岩有裂隙或破碎等含⽔构造且地下⽔丰富导致⽔往上冒从坝底流出。

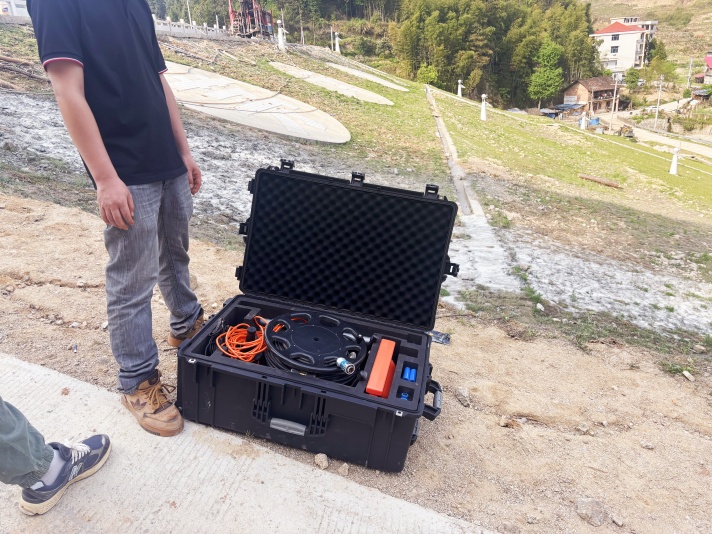

为了验证这⼀分析，我们⽤设备对⼤坝进⾏了全⾯检测，使⽤的设备为PQ-227A堤防渗漏检测仪

PQ-227A堤防渗漏检测仪，是普奇地质勘探设备研究院精⼼设计的⾼效型物探设备。主要⽤于江河堤防、⽔库⼤坝等⽔利设施的安全检测，它运⽤天然电场选频法勘探原理，通过测量分析坝体电位差变化规律，测量天然电场中 N 个不同频率的电场分量，依据所采集的数据，分析坝体产⽣的异常变化，以此判断堤坝是否存在管涌漏⽔问题。该检测仪能够精准找出堤坝管涌、蚁⽳、基岩地基漏⽔点，在堤坝等⼯程灾害勘探⽅⾯具备卓越的探测效果，为堤防安全提供了科学的技术⽀撑。

现场实测

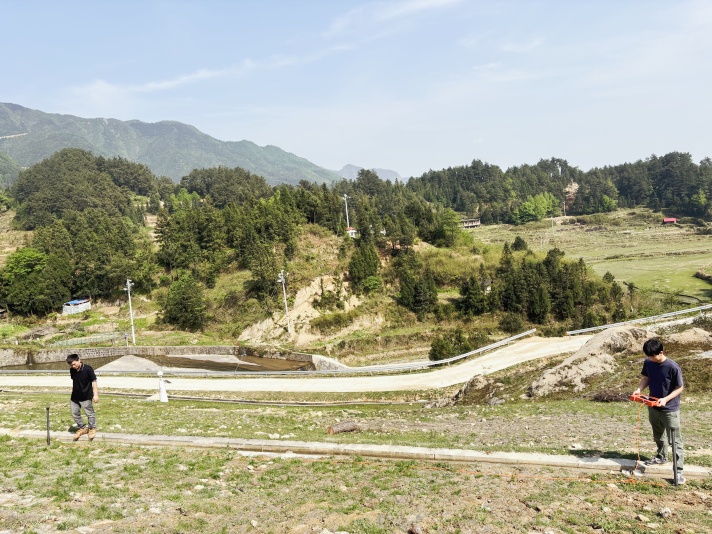

⾸先我们对⼤坝背⽔斜⾯⽤设备的快速检测模式三频测量进⾏数据采集，采⽤极距10⽶，点距5⽶梯度测量⽅法进⾏测量,其原理是选⽤三个固定频率对被测区域分三个深度进⾏测量，每个频率对应⼀个深度层⾯，设备⾃动⽣成三个频率的曲线图，通过曲线的规律变化找到异常区域，测量速度快，⼯作效率⾼，⼀个点的数据采集仅需⼏秒钟，适⽤于⼤范围查找异常区域，确定异常范围。

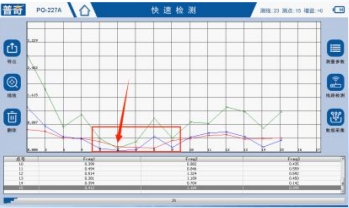

1.快速检测

测量结果如下图:

根据测量结果发现5-9号点区域有异常反映，三条曲线在这⼀区域都有规律性变化，接下来我们在这⼀区域⽤设备的异常验证模式进⾏测量，在异常区把测线直线排开，设备⼀次能同时同步采集⼀条测线18个点的数据，采集完成可实时⽣成曲线图，剖⾯图和3D效果图，⽅便现场分析结果。

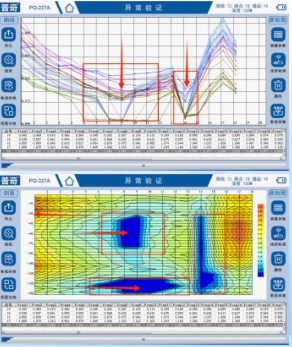

2.异常验证

技术分析

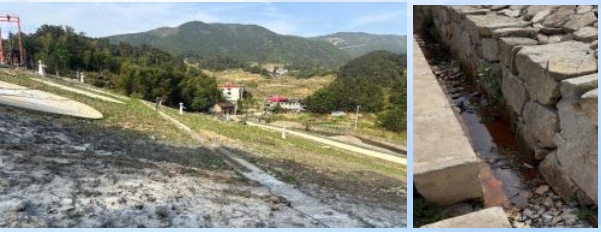

通过我们的测量结果分析，坝体下⾯的异常构造明显，30⽶以上结构基本完整，没有发现异常反映，30⽶以下7-10点 14点位置均有明显低值异常反映，30⽶以上为坝体结构，建⽔库之前此处为⼀个峡⾕，夹在两⼭之间，此处岩性为花岗岩地区，从⼭体露头岩⽯观察⻛化严重，裂隙发达，⾁眼可⻅岩⽯裂隙⾥⾯有⽔流出，可⻅区域内地下⽔丰富，这也就验证了我们之前分析判断的漏⽔的问题所在，同时也解释了⽔利部⻔之前所做的灌浆⼯作对漏⽔量，⽔质都没有任何影响的原因，从钻孔内灌⼊追踪液6⼩时后才从漏⽔处流出也能得到合理的解释，就是因为直到追踪液渗透到了地下⽔位置接触到了地下⽔才随同⼀起排出，此次测量⾮常成功，设备也⾮常准确，解决了此⽔库困扰多年的漏⽔原因查找的问题，给当地⽔利部⻔后期的治理提供了科学的技术⽀撑。
