普奇S150找水仪的技术特点与工作原理

发布日期:2025-07-10 13:41
信息摘要:
普奇S150找水仪是湖南普奇地质勘探设备研究院自主研发的新一代天然电场智能化找水设备,集成了多项专利技术和创新设计,代表了当前电法找水仪器的先进水平。该仪器凭借其"一键成图"的智能化操作、轻便易携的机身设计和准确可靠的探测性能,已成为国内物探找水领域的主流设备之一,广泛应用于饮用水源勘查、农业灌溉井定位、水文地质调查等多个领域。...

普奇S150找水仪是湖南普奇地质勘探设备研究院自主研发的新一代天然电场智能化找水设备,集成了多项专利技术和创新设计,代表了当前电法找水仪器的先进水平。该仪器凭借其"一键成图"的智能化操作、轻便易携的机身设计和准确可靠的探测性能,已成为国内物探找水领域的主流设备之一,广泛应用于饮用水源勘查、农业灌溉井定位、水文地质调查等多个领域。

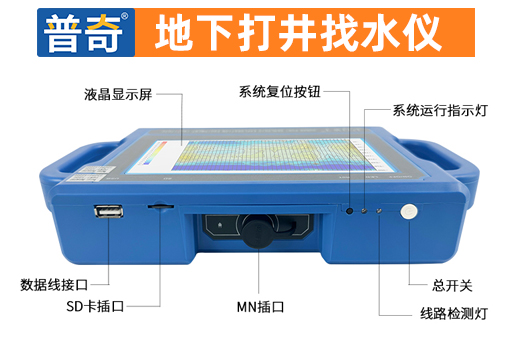

从硬件设计角度看,普奇S150体现了高度集成化和用户友好理念。主机重量仅0.9公斤(毛重10公斤),采用两节3.7V 4000mAh锂离子充电电池供电,待机时间长达12小时,完全满足野外全天作业需求。仪器核心部件包括高灵敏度电场传感器、多通道信号调理电路、高速A/D转换模块(12位1Msps)和工业级7寸高清触摸屏,整体结构坚固耐用,工作环境温度范围-20℃~+50℃,相对湿度≤85%,适应各种恶劣野外条件。与传统的电法勘探设备相比,S150无需外接发电机、供电电极和长距离电缆,整套系统单人即可携带和操作,极大降低了劳动强度和技术门槛。

测量原理方面,普奇S150属于天然电场选频法的智能化实现。它利用大地中天然存在的电磁场(频率范围0.n—30千赫兹)作为信号源,通过测量不同频率的电场分量△Vs〞(单位为mV)来反映地下介质的电阻率差异。根据电磁场理论,不同频率的电磁波在地下介质中的穿透深度(又称趋肤深度)不同:高频成分主要反映浅部地层信息,低频成分则包含更多深部地层信息。S150的33个测量频率(150型)相当于平均每隔4.5米就获取一个深度的地质数据,将这些数据连接起来绘成等值线便形成了电法剖面图,直观展示地下不同深度介质的电性分布。这种"电磁波自动钻入地下"的技术理念,避免了传统钻探的破坏性和高成本,实现了真正意义上的无损检测。

普奇S150的测量性能参数在同类产品中处于领先水平。仪器测量范围为0mV-1000mV,自动转换量程,测量精度高达0.001mV;通道增益可在1~20万倍之间调节,适应不同强度的信号环境;输入阻抗≥10MΩ,有效减小测量回路对天然电场的干扰。特别值得一提的是其多频测量能力,支持单频、三频(170Hz、67Hz、25Hz)和33频三种工作模式,用户可根据探测深度和精度要求灵活选择。三频模式测量速度快,适合大范围快速扫描;33频模式数据密度高,适合对重点区域精细勘查;单频模式则用于特定深度的专题研究。这种多模式设计既保证了工作效率,又满足了不同场景下的探测需求。

表:普奇S150找水仪主要技术参数

参数类别技术指标性能意义
测量深度0-150米覆盖大多数浅中层地下水勘探需求
测量精度0.001mV能够识别微弱的地电异常
通道增益1~20万倍适应不同强度信号环境
工作频率单频/三频/33频灵活应对不同勘查阶段需求
数据显示7寸高清触摸屏野外环境下清晰可视
环境适应性-20℃~+50℃适合我国绝大多数地区全年使用

在数据处理与成图方面,普奇S150实现了全自动化流程,这是其被称为"一键成图"仪器的关键所在。仪器内置高速CPU和专用算法,能够自动存储测量数据、自动绘制曲线图和地质剖面图,彻底摒弃了传统仪器需要手工记录和电脑后期成图的繁琐步骤。现场测量完成后,操作者立即可以在触摸屏上查看二维电法剖面,直观识别可能的含水异常区。仪器可存储999条测量曲线数据,支持数据文件、曲线图和剖面图的直接显示或导出,为后续深入分析和报告编制提供了便利。这种实时化、可视化的特点极大提高了找水工作的效率和可靠性,使非专业人员经过简单培训也能获得专业级的探测成果。

普奇S150的技术创新还体现在其抗干扰能力和操作简便性上。仪器采用数字滤波和信号处理技术,有效抑制工频干扰和环境噪声;具有电极检测和电源监测功能,确保测量系统工作正常;人性化的人机对话界面配合菜单提示功能,大大降低了使用门槛,相比传统电法设备确实大幅简化了操作流程。此外,仪器支持中文、英语、西班牙语、法语、阿拉伯语、俄语、波兰语等七种语言界面,方便不同国家和地区的用户使用,也体现了产品的国际化设计理念。

作为专业找水设备,普奇S150已通过CE、ISO等认证,拥有多项国家专利(如专利号ZL201220628689.9、ZL201320264361.8等),并应用于"国家十三五水专项科研项目"1。湖南普奇研究院与哈尔滨工业大学、湖南科技大学等高校建立了产学研合作关系,持续优化算法和提升性能,使S150系列在准确性(用户反馈平均准确率超过92%)、可靠性和用户体验方面保持行业领先地位。理解这些技术特点和工作原理,是正确使用普奇S150找水仪并获得可靠探测结果的基础。
