管道漏水检测仪原理：揭秘如何聆听地下的“流水声”

一、管道漏水检测仪核心原理：从声音中寻找线索

管道漏水检测仪的基本工作原理基于声学检测技术，其核心思想是捕捉并分析由漏水产生的特定声波信号。

1. 漏水声波的产生

当管道发生破损时，在供水压力作用下，水流从裂口处喷射而出，与管道内壁、周围土壤或空气发生剧烈摩擦与冲击。这一过程会产生三种主要类型的声波：

纵向波：沿管壁传播的高频振动（频率通常在100-2500Hz）

横向波：通过周围土壤介质传播的振动

流体动力噪声：水流本身产生的宽频噪声

这些声波信号具有特定的频率特征和传播规律，成为检测漏水位置的“声学指纹”。

2. 信号传播特性

漏水声波在介质中的传播遵循物理规律：

在金属管道中，声波传播距离远（可达数百米），高频成分保留较好；

在塑料管道（如PVC、PE）中，声波衰减较快（通常不超过50米），且频率较低；

声波强度随距离呈指数衰减，距漏点越近，信号越强；

在不同介质界面（如土壤到空气）会发生反射和折射。

3. 管道漏水检测的基本流程

完整的漏水检测通常包括三个步骤：

区域定位：使用管道漏水检测仪或区域流量计确定漏水发生的管段区域；

预定位：沿管线以一定间隔监听，初步确定漏点范围；

精确定点：在疑似漏点周围密集测量，通过信号强度对比确定精确位置；

二、管道漏水检测技术演进：从听音杆到智能检测系统

传统机械式听音杆

最早的漏水检测工具是简单的机械听音杆（听漏棒），利用金属杆传导声音至检测人员耳中。这种方法完全依赖检测人员的经验，灵敏度有限，且无法量化分析。

电子放大式检测仪

随着电子技术的发展，现代检测仪采用电子放大原理：

高灵敏度压电传感器将微弱振动转换为电信号；

多级放大电路将信号放大数千至数万倍；

模拟滤波器过滤环境噪声；

检测人员通过耳机听取放大后的声音；

这类仪器显著提高了检测灵敏度，但仍主要依赖人工判断。

数字智能管道漏水检测仪

最新一代检测仪集成了数字化处理技术：

数字信号处理（DSP）芯片：实时分析声波信号的频率、振幅和持续时间；

自适应滤波算法：智能识别并抑制环境噪声（如交通、风声）；

多通道同步采集：同时监测多个测点，提高对比分析效率；

数据记录与回放：保存检测过程数据，便于后期分析与验证；

三、技术方法分类与应用场景

根据不同的物理原理和应用场景，现代漏水检测技术可分为以下几类：

1. 听音检测法

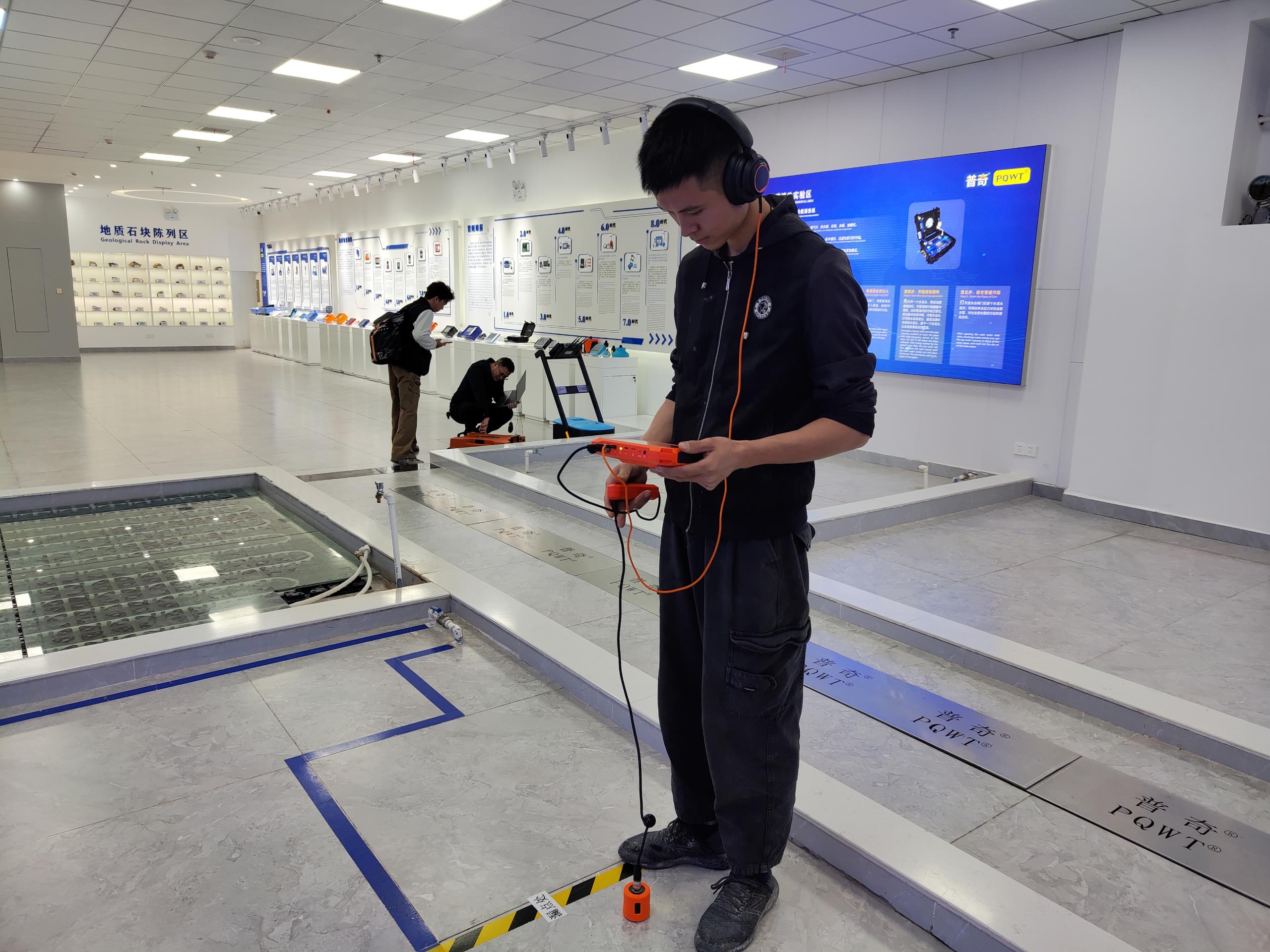

地面听音：使用地面传感器直接接触地面，检测通过土壤传来的漏水振动；

阀栓听音：将传感器直接接触管道暴露点（如阀门、消防栓），获取沿管壁传播的振动；

2. 相关分析法

当管道两端均可接触时，使用两个传感器分别放置于疑似漏点两侧。仪器通过计算同一漏水信号到达两个传感器的时间差，结合声波在管材中的传播速度，精确计算出漏点位置：

text漏点位置 = (传播速度 × 时间差 + 管段长度) / 2

这种方法定位精度高（可达±0.5米），特别适用于长直管段。

3. 噪声记录法

在管道多个点部署管网漏损在线监测仪，长时间连续监测噪声水平并自动记录。通过分析噪声的时空分布规律，识别异常模式，特别适合夜间低背景噪声时的大范围普查。

4. 多传感器融合技术

最新技术将声学传感器与温度、振动、甚至雷达传感器结合，通过多源信息融合提高检测的准确性和可靠性。例如，漏水点周围土壤温度往往有微小变化，可作为辅助判断依据。

四、技术挑战与未来趋势

当前技术挑战

复杂环境干扰：城市环境中存在大量干扰噪声（交通、施工、泵站）；

非金属管道检测：塑料管道中声波衰减快，传播距离有限；

深层管道检测：深埋管道（超过3米）的信号衰减严重；

微小渗漏识别：缓慢渗漏产生的信号极其微弱，难以检测；

技术发展趋势

人工智能应用：机器学习算法可自动识别漏水特征模式，减少对专家经验的依赖；

物联网监测网络：部署长期在线监测节点，实现管网健康状态的实时监控；

多物理场融合：结合声学、热学、电磁学等多种检测原理，提高复杂条件下的检测能力；

移动检测平台：将检测设备集成于巡检车辆或无人机，提高大范围检测效率；

云数据平台：集中管理检测数据，通过大数据分析预测管道风险；

五、实践应用指南

最佳检测条件

时间选择：深夜至凌晨（背景噪声最低）；

环境要求：避开强风、大雨等恶劣天气；

管道状态：管网保持正常供水压力；

检测准备：了解管道材质、走向、埋深等基本信息；

常见误区避免

不要仅凭单一测点数据下结论；

注意区分漏水声与正常水流声、阀门调节声；

考虑管道材质对声波传播的影响；

结合管网历史维修记录综合分析；

结语

管道漏水检测仪的发展，体现了从依赖人工经验到智能化、精准化检测的技术演进。随着物联网、人工智能等新技术的融合应用，未来的漏水检测将更加高效、准确，为城市水资源的节约和管网的安全运行提供更强大的技术保障。理解这些仪器背后的原理，不仅有助于选择合适的技术方案，也能推动检测工作的科学化和标准化，让每一滴珍贵的水资源都能物尽其用。
