水库坝体浅层空洞探测案例｜普奇 PQ625 地质雷达无损扫描坝体脱空管涌隐患

水库坝体表层脱空、土体不密实、排水闸周边隐蔽空洞是汛期重大安全隐患，肉眼巡查仅能发现坝体外表面渗水痕迹，无法探明坝体浅层内部土体疏松、空洞、构造缺陷等隐蔽病害。4 月下旬，普奇研究院探测团队受邀前往长沙岳麓区与湘潭交界水库，现场坝体下游存在清晰渗漏水渍，为全面查清坝体浅层内部结构隐患、锁定管涌风险区段，团队搭载PQ625 地质雷达探测仪开展全域拖扫式无损探测，精准成像坝体内部缺陷，为水库防渗加固、隐患治理提供直观可视化数据支撑。

一、现场检测背景与探测难点

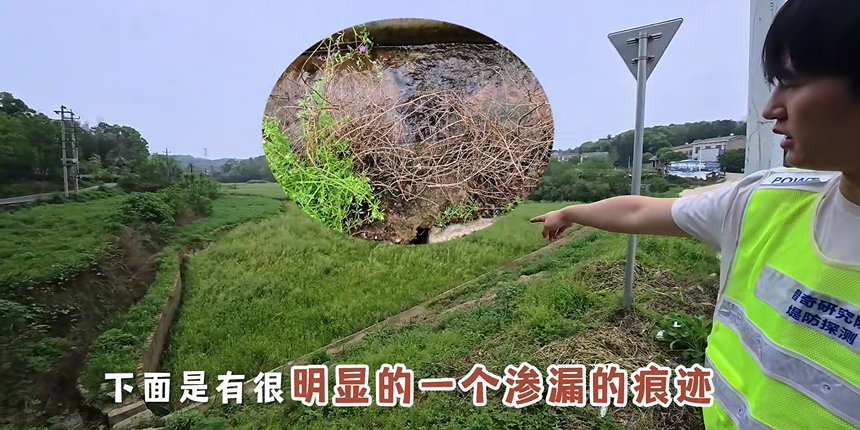

本次检测水库坝坡底部存在长期渗水痕迹，汛期水位上涨后渗水量持续加大。传统人工巡查仅能判断坝体表面存在渗漏，无法确定渗漏源头、浅层空洞、土体不密实区域的具体位置与范围：

1. 坝体表层下方存在脱空、疏松土体，外部无任何开裂痕迹，肉眼完全无法识别；

2. 排水闸周边施工衔接位置极易形成隐蔽空洞，是管涌高发区段，常规排查难以覆盖；

3. 水库野外作业环境复杂，植被、路面、电磁信号易干扰探测设备，对仪器抗干扰成像能力要求极高。

本次探测核心目标：采用 PQ625 地质雷达沿坝顶路面连续拖拽扫描，对坝体浅层内部全域成像，精准标记局部脱空、土体不密实、排水闸周边构造异常区域，锁定潜在管涌风险点位。

二、PQ625 地质雷达现场标准化探测流程

1. 设备现场参数调试

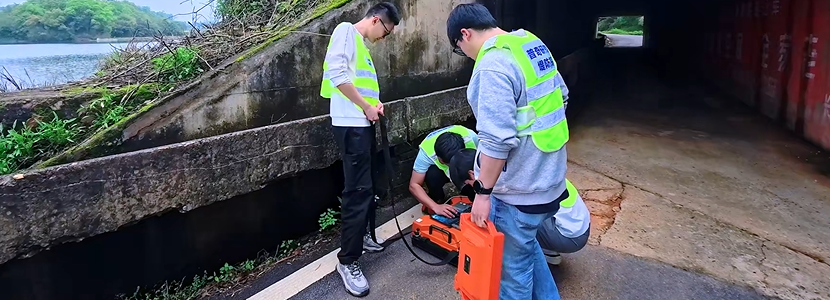

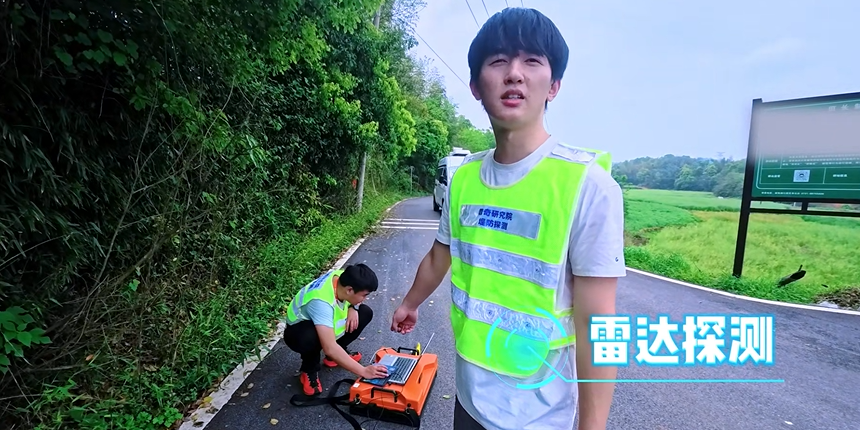

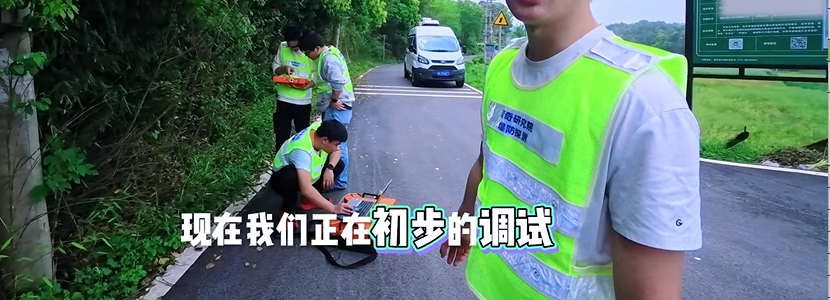

抵达现场后，探测团队先完成 PQ625 地质雷达硬件连接，搭配配套拖轮式探测底座，根据水库土石坝浅层探测需求，调试雷达频率、探测深度、增益滤波等核心参数，过滤现场环境杂波干扰，保障成像画面清晰稳定。

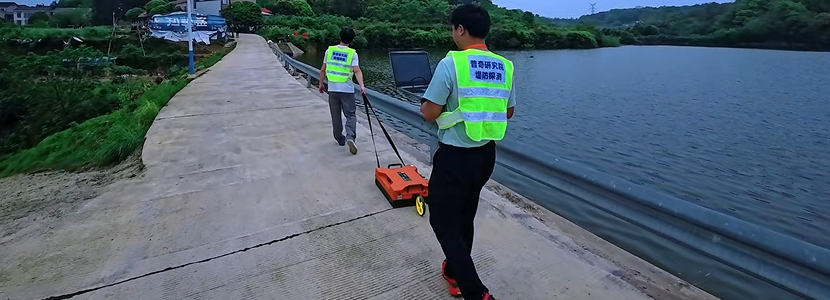

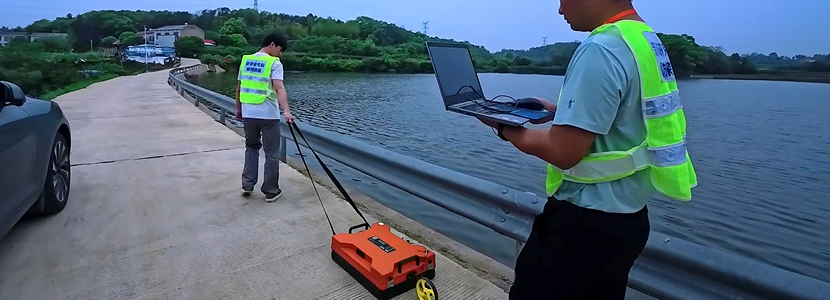

2. 坝顶全域拖扫式数据采集

3. 剖面图谱解析，精准标记隐患区域

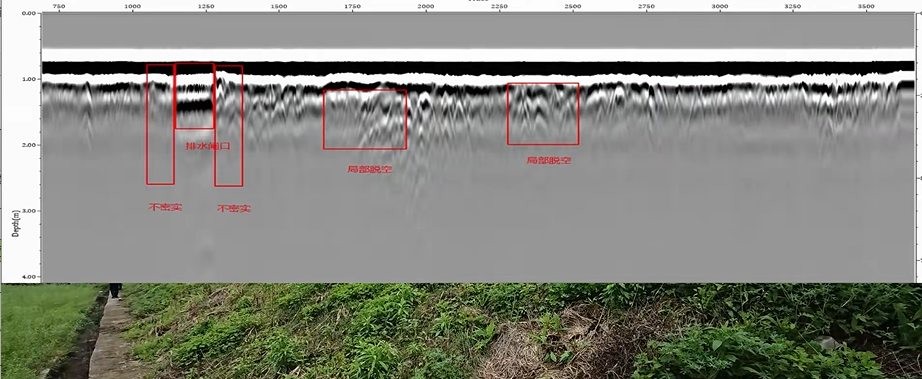

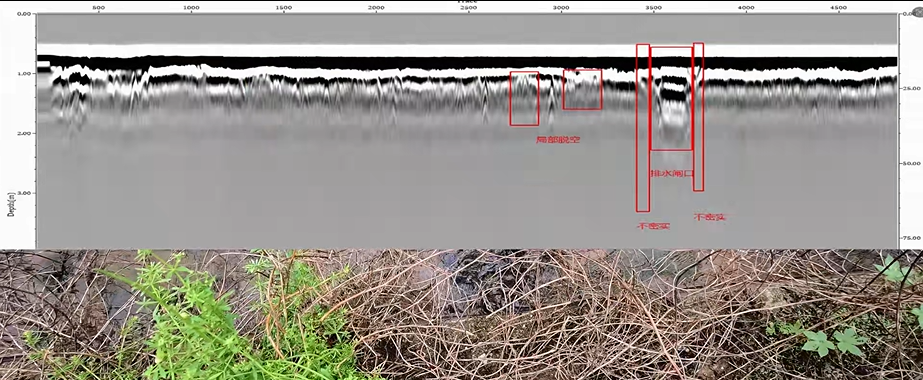

整条测线采集完成后，技术人员导出完整雷达剖面图谱，结合现场坝体渗漏环境综合研判：

图谱左侧红色框标注排水闸口区域：成像波形紊乱、反射信号杂乱，判定该区域土体不密实，存在缝隙渗流通道，是渗漏主要源头；

图谱中段多处红色框标记局部脱空缺陷：雷达出现明显弧形强反射波，代表坝体浅层内部形成空洞，高水位承压后极易诱发管涌、散浸险情；

全段剖面清晰区分密实土体与病害区域，精准圈定所有浅层异常构造范围、深度，为甲方后续局部开挖加固提供精准定点依据。

三、普奇 PQ625 地质雷达核心功能与水利探测优势

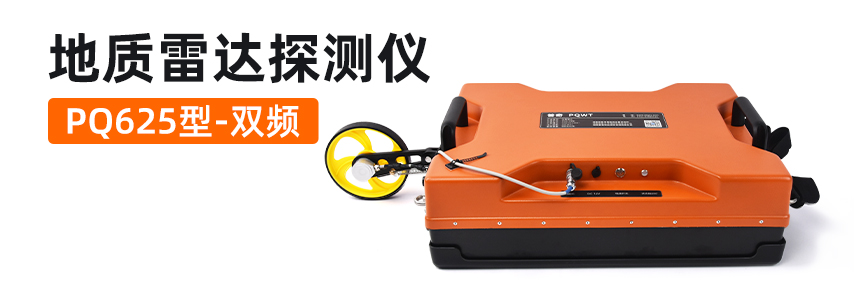

PQ625 是普奇专为堤防、水库、道路、隧道浅层结构检测研发的便携式地质雷达，针对水利坝体浅层脱空、疏松、空洞、隐蔽渗流通道探测优化，是水库日常巡检、防汛隐患排查核心装备，核心性能优势如下：

1. 高清剖面成像，缺陷直观可辨

搭载高频屏蔽天线，土体、空洞、水体、混凝土界面会形成差异化反射波形，自动生成连续二维彩色剖面图谱，脱空、疏松、闸体衔接缺陷会形成标志性异常波形，无需复杂物探知识，技术人员即可快速识别隐患类型、埋深、分布范围，直观呈现坝体内部真实构造。

2. 拖轮一体化设计，野外高效作业

整机搭配轻便拖拽底座，单人即可沿坝面、堤顶、路面匀速滑行采集，无需抬举、打孔布线，适配水库狭长坝面、田间堤防、乡村道路等大范围户外场景；整套设备轻量化便携，收纳后可随车运输，机动适配多水库巡回检测任务。

3. 多重数字滤波，强抗环境干扰

内置智能杂波过滤算法，可自动屏蔽野外电线、植被、金属护栏、路面碎石带来的电磁干扰，城乡交界、城郊水库复杂工况下依旧成像清晰，杜绝杂波造成的误判、漏检，保障水利检测数据精准可靠。

4. 浅层高精度探测，适配坝体表层隐患排查

仪器优化 0–5 米浅层探测频段，完美匹配水库坝体表层、堤身浅层病害检测需求，精准捕捉表层土体疏松、小型空洞、闸体衔接缝隙等浅部隐患，弥补深层电法设备浅层探测精度不足的短板，可与 PQ227A 堤坝管涌检测仪形成 “深浅搭配” 成套探测方案：PQ227A 探查深层管涌渗流通道，PQ625 扫描浅层脱空疏松，实现坝体全深度隐患覆盖。

5. 实时同步数据，现场即时出判

探测过程中波形、剖面图像实时传输至配套终端，采集一段即可同步分析一段，无需返回室内处理数据，现场直接完成隐患标记、点位定位，大幅缩短水库隐患排查工期，满足汛期应急快速检测需求。

四、案例总结

本次长潭交界水库浅层坝体探测，充分展现 PQ625 地质雷达在水利工程浅层结构无损检测中的核心价值。对比传统人工开挖抽查模式，设备无需破坏坝体、路面，连续扫描全覆盖，精准锁定排水闸周边不密实土体、多处浅层脱空空洞等管涌风险区域，帮助甲方精准划定加固施工范围，避免大面积开挖带来的人力、工期损耗。

水库、堤防是区域防洪安全第一道防线，浅层土体脱空、疏松是汛期溃坝险情重要诱因。普奇全系列水利探测设备（PQ227A 堤坝管涌检测仪、PQ625 地质雷达、堤坝安全检测车）形成深浅一体化探测解决方案，可覆盖水库巡坝查险、渗漏溯源、空洞排查全场景。未来普奇持续迭代水利物探设备技术，以高精度无损探测装备赋能各地水利常态化巡检与防汛抢险工作，筑牢河湖堤坝安全屏障。
