精确定位管线走向，助力星沙小区高效排查消防管道漏水难题

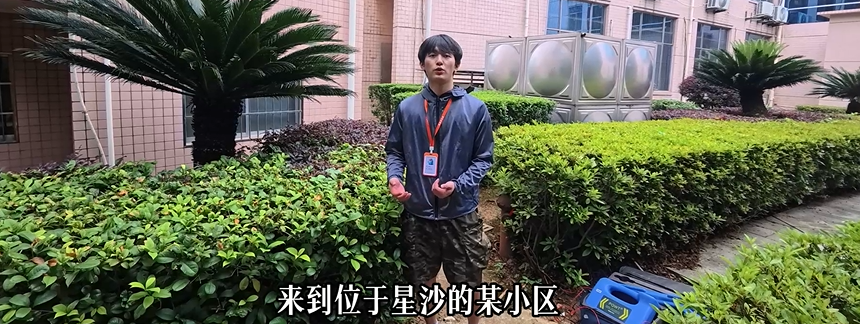

在管道维护与地下设施检测工作中，精准掌握管线走向是解决问题的基础。近期，普奇技术团队受长沙星沙某小区物业管理部门委托，针对小区消防管道长期存在异常漏水、水量消耗异常的情况，展开了一次系统的检测与排查。通过运用PQWT-GX800地下管线探测仪，团队成功在复杂的现场环境中确定了管道实际走向，为后续漏点定位奠定了坚实基础。

现场挑战：图纸与实际走向不符，传统方法难以应对

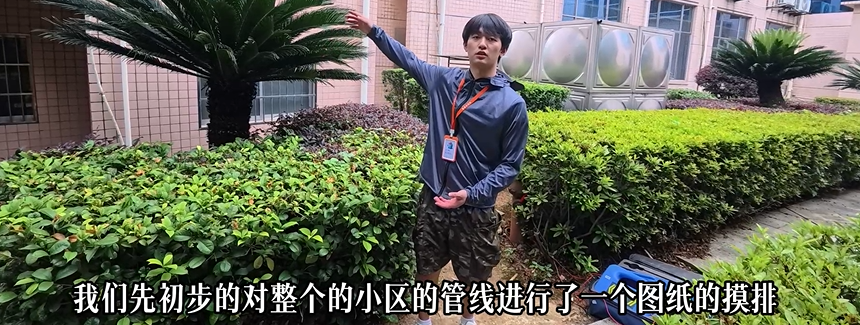

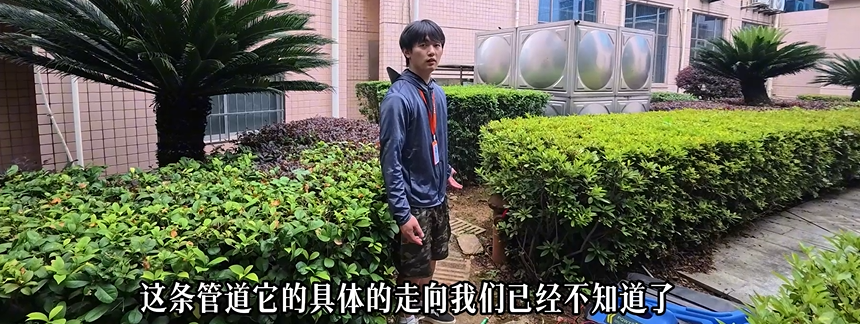

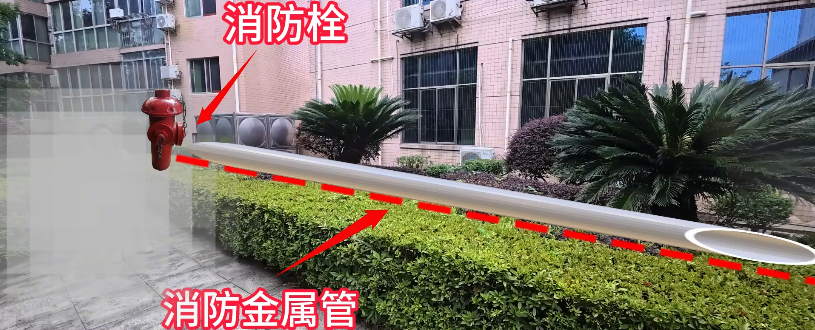

该小区消防管道位于室外区域，由于多次翻新与地面改造，原有图纸已无法反映管道真实走向。漏水问题导致月度用水量显著异常，且通过传统听音杆初步检测发现消防栓周边存在明显异常信号。然而，由于管线走向混乱，仅凭经验难以进行精准定位。现场团队面临的核心任务是：在无准确图纸的情况下，快速、精准地摸清金属消防管道的实际路径。

技术赋能：PQWT-GX800管线探测仪实战应用

1. 设备快速部署，信号精准注入

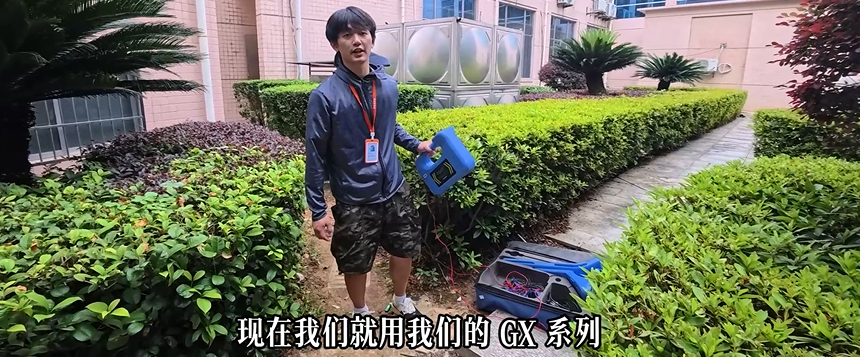

根据《PQWT-GX800地下管线探测仪说明书》指引，团队采用直连法将发射机信号直接接入消防栓金属管道。该方法通过红色导线连接管线金属部分、黑色导线接入远端接地，形成闭合回路，能有效增强目标管线的电磁信号，抗干扰性强，尤其适用于金属管道走向复杂的环境。

2. 智能接收与走向追踪

接收机开机后，选择与发射机匹配的低频频率，并以波峰法进行探测。当仪器位于管道正上方时，信号强度最大，声音提示最为紧凑；偏离管道时信号迅速减弱。

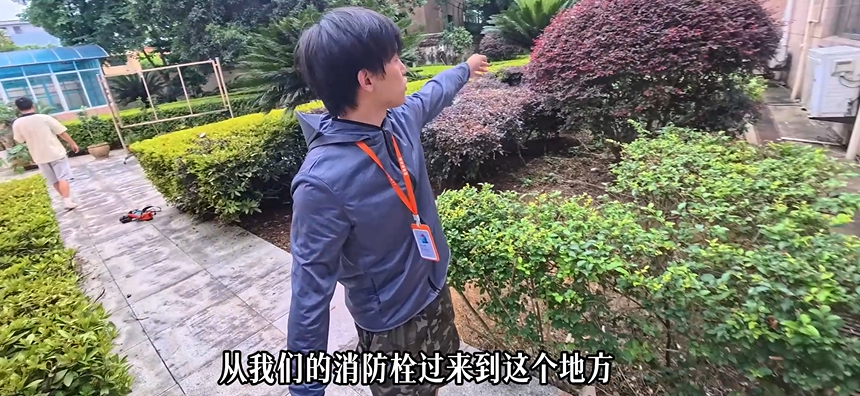

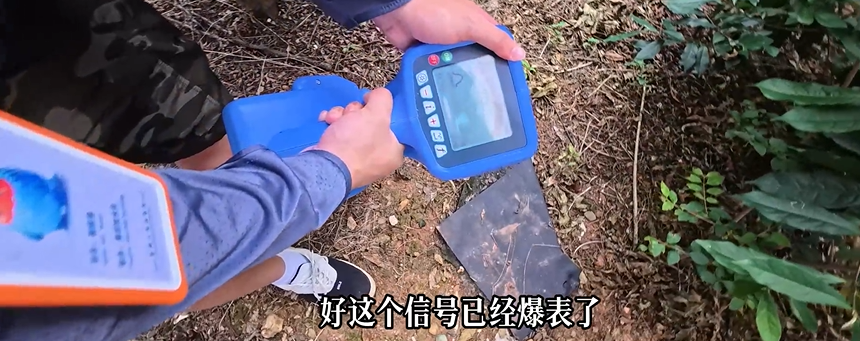

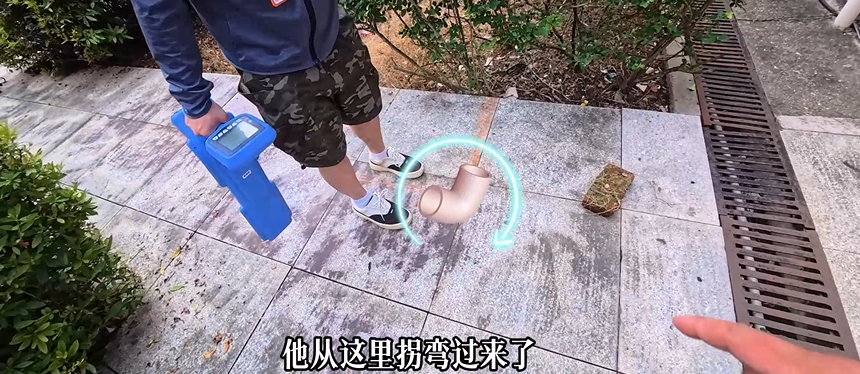

现场实际作业中，团队从消防栓所在位置（邻近水塔）开始追踪，接收机信号在管道正上方显示“爆表”，侧移后信号消失，清晰指示出管道呈垂直走向，并于随后发现一处90°弯头，转向右侧延伸。这一过程中，仪器的大屏液晶图形显示与实时声音提示，让走向判断直观可靠。

3. 穿透障碍，持续追踪

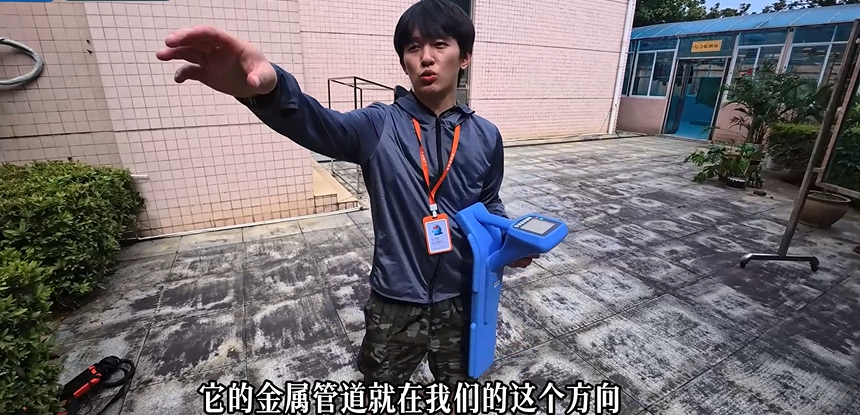

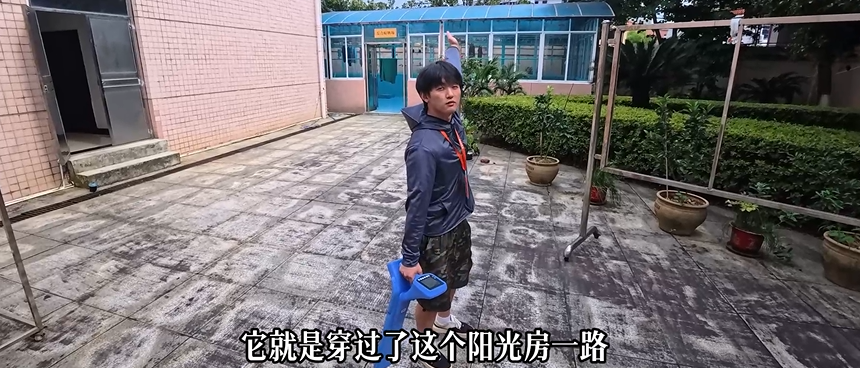

通过持续追踪，团队确认消防管道穿过阳光房区域并向外部延伸。过程中，PQWT-GX800展现出良好的穿透与抗干扰能力：

l 深度探测能力：仪器最大探测深度达6米，结合直读法、45°法等多种测深模式，可适应不同埋深条件；

l 多频段选择：根据现场接地电阻与管线材质，团队灵活选用低频信号，确保信号传播距离长、不易串扰；

l 智能识别：电流测量功能帮助区分相邻管线，避免误判。

精准定位背后的技术支撑

PQWT-GX800通过发射机在金属管线上施加电磁信号，利用接收机捕捉管线辐射的电磁场变化，实现定位与走向分析。其核心优势包括：

l 多模式适应：支持直连、耦合法、感应法等多种信号施加方式，适应不同现场条件；

l 深度与电流双测量：直接显示管道埋深与电流强度，辅助判断管线分支与绝缘状况；

l 强抗干扰设计：通过低频信号与增益调节，有效抑制周边管线干扰，提升定位准确性。

成果总结：从走向摸排到漏点检测的无缝衔接

本次检测中，PQWT-GX800管线探测仪不仅快速厘清了管道真实走向，还为后续漏水检测提供了精准路径依据。团队在完成走向定位后，已同步使用普奇系列漏水检测设备，沿已确定的管线上方进行精细化扫描，进一步锁定漏点区域。从管线混乱到路径清晰，从用水异常到问题聚焦，整个过程体现了“精准定位先行、综合检测跟进”的高效排查思路。

普奇水环境研究院持续聚焦地下管线探测与检测技术的创新，PQWT-GX800作为一款全能型地下管线探测仪，已广泛应用于市政、消防、电力、通信等领域，帮助众多单位解决管线隐蔽、图纸缺失、环境复杂等难题。未来，我们将继续以可靠的产品与专业的技术服务，为城市地下空间安全保驾护航。

产品快速导览

l 核心功能：金属管线路径探测、深度测量、电流分析、绝缘故障查找

l 适用场景：消防管道、电力电缆、通信光缆、燃气管道等地下金属管线普查与维护

l 技术亮点：全数字定位、多频段选择、双模式测量（波峰/波谷）、直观声光提示

l 典型应用：管道漏水前期定位、施工前管线摸底、管网信息化建设

如需了解更多产品信息或技术咨询，欢迎拨打咨询热线：18817121517。

普奇，让每一段隐藏的管线都清晰可见。
