地下消防管道走向的探测方法

地下消防管道作为城市安全的“生命线”，精准探测管道的走向对管道的维护、故障排查以及城市规划相当重要。由于管道深埋在地下、材质比较多样且因为年代久远图纸缺失、沉降等原因，使精准探测管道走向成为城市规划的关键问题。以下将从探测原理、核心技术、实施步骤及注意事项四个方面，系统的梳理地下消防管道走向的探测方法。

(管道走向探测)

一、管道走向探测定位的原理

想要正确的使用探测方法，首先需要知晓地下消防管道走向探测的原理：通过识别管道与周围介质的物理特性差异（如电磁信号、声波、磁场等），实现对管道位置判定。常见的物理特性包括：

导电性：金属管道（如铸铁、钢管）可通过电磁感应产生涡流信号；

磁性：金属管道在磁场中会引起磁场畸变；

声波反射：管道对声波的反射特性与土壤、岩石等介质不同；

密度差异：管道与周围土壤的密度差可通过地质雷达波速变化反映。

二、四大管道走向探测方法

（一）电磁感应法：最合适金属管道走向的探测方法

电磁感应法是目前用的最多的一种金属管道走向探测方法，适用于铸铁、钢等导电材质的金属管道，具体方法有以下2种：

1.主动源法：通过发射机向金属管道施加特定频率的电磁信号（如直接连接法、感应法、夹钳法），接收机接收管道感应的二次磁场信号，根据信号的强度和方向确定金属管道的走向。

优势：金属管道走向的定位精确度高（误差通常＜10cm），可同步测量金属管道的埋深；

缺点：非金属管道（如PVC、PE）无法直接探测管道走向，容易受到周边金属的干扰。

2.被动源法：利用金属管道自身带电（如杂散电流）或环境电磁场（如电力线50Hz信号）的特性进行探测，适用于没有外接电源的探测场景，但精确度较低，一般用于金属管道的初步定位。

（二）地质雷达法：非金属管道和复杂地层的CT“透视眼”

地质雷达（GPR）探测是一种无损探测管道走向的方法，通过向地下发射高频电磁波并接收其反射信号，实现对地下介质的空间位置、结构、形态和埋藏深度的精确探测。常常用于地质的勘察，隧道超前预报，水利和水电工程，盾构上方病害检测、非金属管道（PVC、PE）及复杂地层（如多管道交叉、混凝土路面下）的探测。

优势：可以探测多种不同的材质的管道走向，能提供管道的走向、管道的埋深和管道周边环境的二维剖面图；

缺点：雷达探测受土壤含水率的影响比较大（在潮湿的环境下，电磁波的信号衰减比较快），因此对操作人员的专业度要求会比较高。

（三）声波探测法：适用于浅埋的管道走向探测或管道泄漏的探测

声波探测法的原理是由发射机（震荡器）发射一定频率的声波信号，该信号由与管线连接的振动器传输到管道上并沿地下管道向远端传播，接收机（拾音器）在地面上捕捉该声波信号并通过接收机将信号放大后显示在仪表上，从而确定管线的位置。

优势：对金属和非金属管道的走向探测都有效，可以同时检测管道的泄漏点；

缺点：仅适用于埋深＜3m的浅埋管道的探测，比较容易受到地面噪音的干扰。

（四）智能化的管道走向探测方法

1.GIS修正管道走向偏差：主要是根据以往的管道竣工图纸、结合GIS系统的数据，再通过坐标来校准，最后进行现场实地验证（比如开挖探坑）来修正管道的走向偏差，这种方式比较适合有基础数据的管道探测。

2.探地机器人：主要是在管道的内部放入搭载惯性导航模块的机器人，机器人在管道内前进，并实时记录位置坐标同步上传到后台系统中，这样就可以直接绘制管道的三维走向图，这种方式比较适合可以进入的大口径管道（比如DN300以上的大口径管道）。

三、管道走向探测的具体操作步骤

1.前期调研：首先需要收集管道的材质、竣工的图纸、管道的埋深范围、周边的管线分布等一系列基础数据，而且需要标注已知的障碍物（比如电缆、地下构筑物等）。如果没有这类数据的，也没有关系，可以根据实际情况选择不同的探测方法，如下：

2.方法选择：

金属管道建议优先选择电磁感应法进行管道走向探测；

非金属/复杂地层建议选择地质雷达法进行管道走向的探测；

浅埋或泄漏检测建议结合声波法进行探测。

3.现场探测：

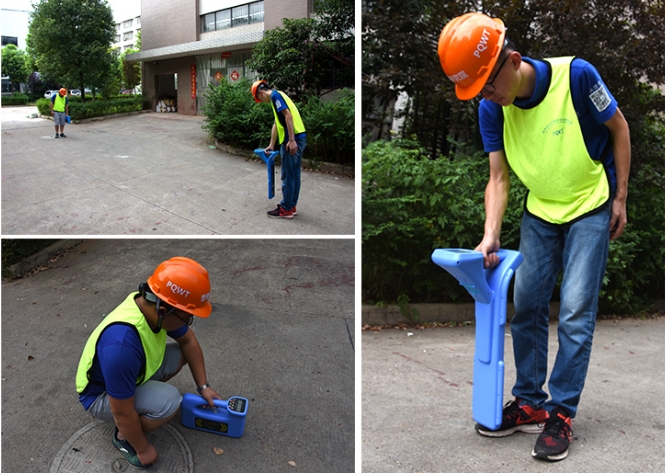

电磁感应法：沿疑似管道走向移动接收机，记录信号峰值点连线（即管道中心线），每5-10m标记管道的埋深；

地质雷达法：采用测线网格扫描（线距0.5-1m），通过雷达图谱识别管道的反射弧特征；

4.数据验证：选取关键节点（如转弯处、三通）开挖探坑或钻孔验证，修正管道走向的探测误差，确保走向偏差＜20cm。

5.成果输出：绘制管道走向图（含坐标、埋深、材质、交叉点位置），标注管道走向探测的方法和精确度的范围。

四、注意事项：需要规避干扰

1.干扰因素需排除：

电磁感应法应远离高压电缆（距离≥5m）、金属护栏等强干扰源，避免影响探测结果；

地质雷达法需要避开钢筋混凝土路面（信号多次反射比较容易形成假象，影响探测结果）。

2.环境适配：

潮湿土壤中优先选择高频雷达（因为在这种条件下，信号的衰减没那么快）；

冻土或岩石地层不建议用声波法（因为在这种条件下，振动传播的效率比较低）。

3.安全规范：在探测管道走向之前需要确认地下管线的归属，并提前告知以获取探测准许（避免损坏燃气、电力管道），开挖探坑需要提前在四周设置好支护和警示的标识。

结语

地下消防管道走向探测需要结合管道的材质、管道的埋深、地层条件和精确度的要求，灵活的选择“电磁感应+地质雷达+现场验证”的组合方式，必要时可以引入GIS和机器人智能化手段，以实现管道走向的精准定位。随着城市地下空间开发的深入，多技术融合与智能化探测将成为以后的主流方式，为消防管道的全生命周期管理提供数据支撑。
