普奇应邀某区某垸进行河堤坝体渗漏探测案例

一、项目概况

受XX水利局委托，湖南普奇水环境研究院有限公司于2024年7月12日对XX区XX垸开展河堤坝体渗漏探测工作。本次采用天然电场选频法（FSM）和地质雷达探测技术，完成选频法测线1条、地质雷达测线5条，综合查明垸体渗漏异常分布特征。

二、勘探方法与技术实施

（一）工作区概况

勘探区位于XX区XX垸坝体区域，测线布置于坝顶公路迎水面及背水面侧，起始点坐标及现场工况详见图1（勘探地点位置及概况图）、图2（现场探测工作照）及图3（物探起始点位置）。

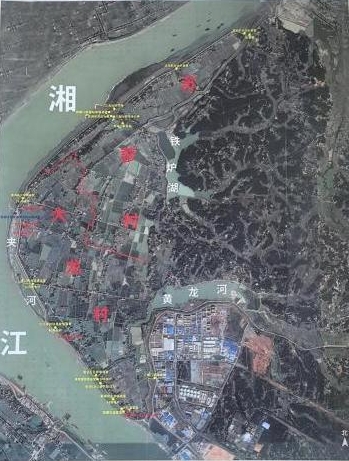

图 1 勘探地点位置及概况图

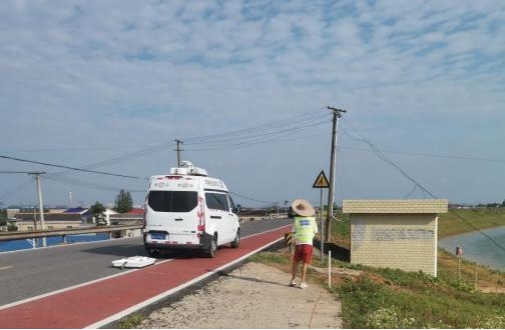

图 2 现场探测工作照

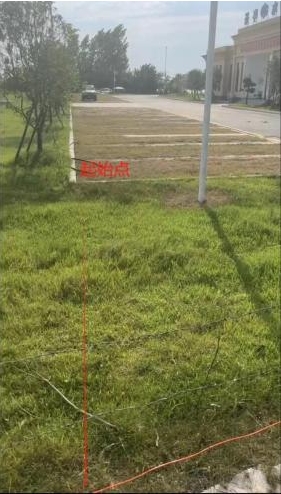

图 3 物探起始点位置

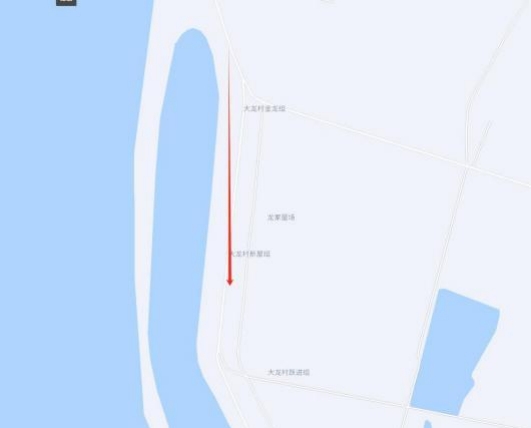

图 4现场物探测线布置示意图

（二）技术方法原理

1.天然电场选频法：通过测量天然电磁场作用下介质的电位差（△V）变化，反映地下介质导电性差异，电极距MN=10m，点距5m。

2.地质雷达探测：利用高频电磁波传播特性，探测地下介质结构及异常体分布，现场采用重复观测方式确保数据可靠。

（三）数据采集与质量控制

选频法：测线L1长度270m，测量55个物理点（表1），数据经Grapher10及AUTOCAD2007处理成图，通过更换操作员重复采集验证异常区域可靠性。

地质雷达：沿坝体不同部位布置5条测线，采用仪器专用软件处理数据，重点探测坝体结构密实度及异常体深度。

（四）工作量统计

|

三、探测结果与分析

（一）天然电场选频法成果

测线L1（坝顶公路迎水面侧）探测成果（图5）显示：

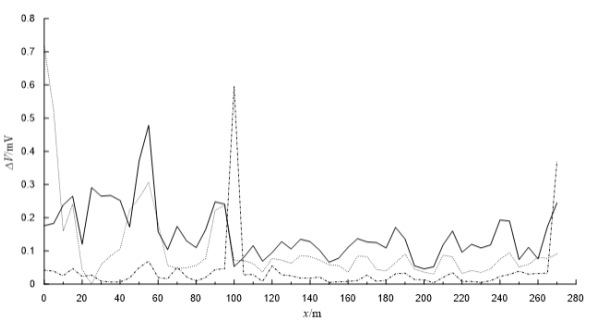

图5 测线L1 选频法探测成果曲线图

异常段分布：115m、150-185m、190-210m（对应4号桩位置，图6）、220-240m、250m、260m处存在明显电位差（△V）低异常，推断为渗漏通道反应。

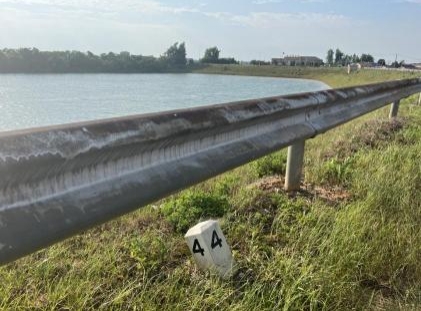

图6    4号桩位置

背景值特征：异常段△V值显著低于正常坝体区域，低频响应特征明显。

（二）地质雷达成果

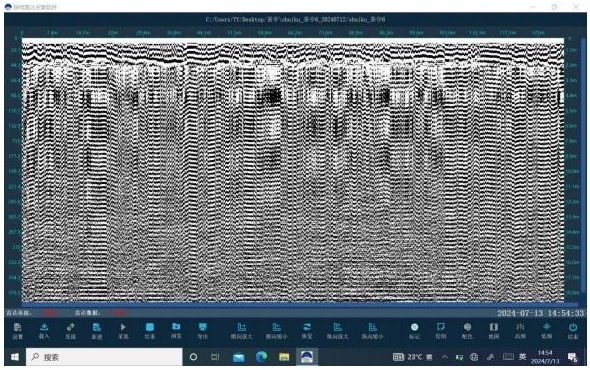

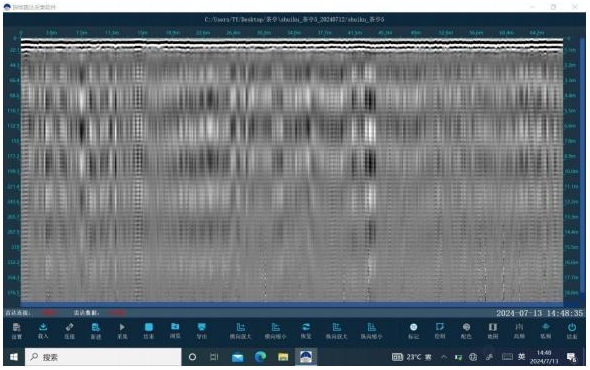

1. 测线1-5探测特征（图7-11）：

   第一条雷达测线位置为坝顶公路迎水面侧物探起始点北50m 由北向南。

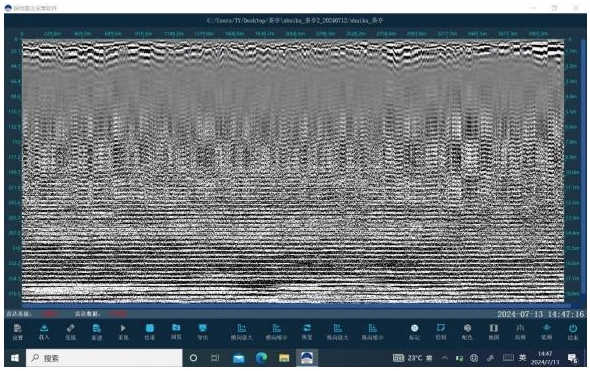

   图7 地质雷达第一条测线探测成果图

   第二条雷达测线位置为坝顶公路背水面侧由南向北至物探起始点北50m。

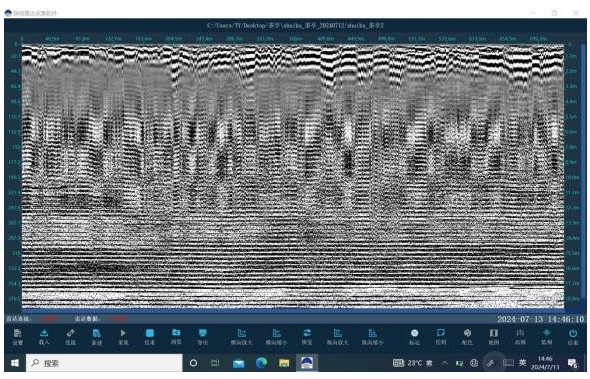

   图8 地质雷达第二条测线探测成果图

   第三条雷达测线位置为迎水面侧坝体中间起始位置由北向南。

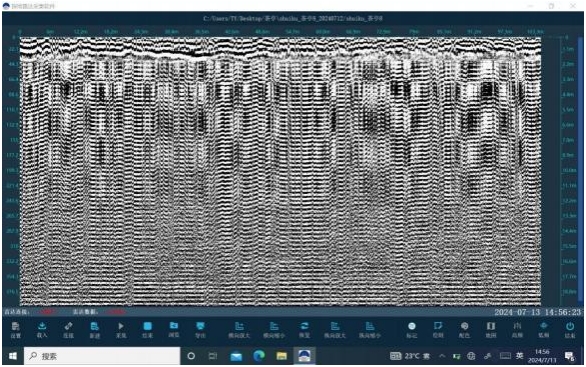

   图9 地质雷达第三条测线探测成果图





   第四条雷达测线由南往北，71m 位置为公路4号桩。




   图10 地质雷达第四条测线探测成果图





   第五条雷达测线由北往南，84,m 位置为公路4 号桩。




   图11 地质雷达第五条测线探测成果图


坝体密实度：整体坝体结构密实度相对均匀，无大规模空洞或裂缝。

异常区域定位：4号桩往南10m迎水面坝体中间位置（测线205m处），深度3.4-4.5m存在不密实区域，需结合人文建筑设施排查干扰因素。

四、综合推断与结论

1.河堤坝体渗漏异常分布：测线L1自115m至260m段存在多处物探低异常信号，对应地质雷达揭示的3.4-4.5m深度不密实区域，与现场渗水点位置吻合。

2.河堤坝体渗漏成因分析：结合地质背景推断，渗水主要源于原始河床底部砂石层形成的散浸通道，堤身结构整体稳定性较好。

3.建议：针对4号桩附近（205m处）3.4-4.5m深度异常区，建议开展地质钻探验证，排除人工构筑物干扰后制定防渗处理方案。

（注：文中图表编号及附件图件需按实际报告顺序编排，本报告数据及结论基于现场物探成果，最终解释需结合工程地质勘察资料综合确定。）
