普奇多通道找水仪操作步骤及指导

普奇多通道找水仪是一款专业水文地质勘探设备，采用多通道同步检测技术，能够快速准确地探测地下水源分布情况。该设备广泛应用于水文地质调查、农业灌溉水源探测、矿区水文勘探等领域。以下是普奇多通道找水仪操作步骤：

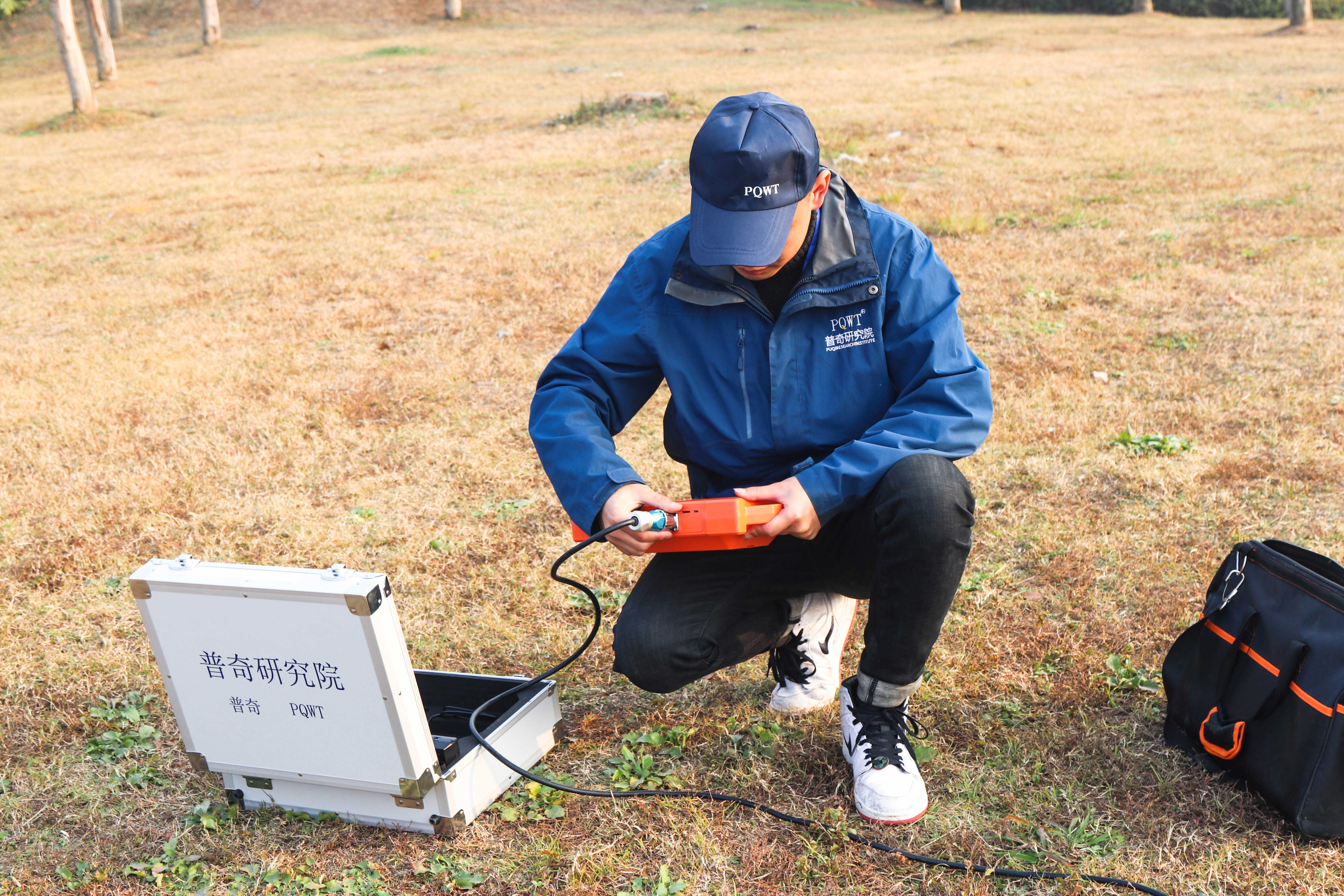

1、布线

在待测区域进行直线布线,根据所选测点数放置电缆线长度和电极棒,保持电极棒和电缆线接触良好,电极接地正常。测点数=电极棒-4,当需要测量10个测点时,需要放置14根电极棒。主机采集的是M极和N极中心点的数据,M1和N1中心点为第一号测点P1,即第三根电极棒位置。M2和N2中心点为第二号测点P2,即第四根电极棒位置,以此类推。一次最多可以同步测量18个点。

2、参数设置

仪器开机进入操作界面，第一步，线路检测，测线连接主机。长按线路检测灯，观察屏幕下方线路指示灯，指示灯全部亮起表示线路正常。第二步，点击剖面再点击测量参数设置、测线号设置；每测一个地方必须更换测线号，比如第一条线测完，测下一条就得把测线1换成测线2，再换地方就换测线3，以此类推。第三步：点数设置，根据实际连接的电极棒数量减去4根就是实际测量点数，比如只插20根电极棒，实际测量点数就是20-4=16个点。第四步：深度设置，点击深度，调节至需要测量的对应深度。（仪器界面中的增量和点号一般情况下都无需设置，增益正常默认为0档）

3、采集数据

参数设置完成后点击确定，再点击采集开始采集数据，屏幕下方有蓝色进度条显示，还有蜂鸣声提示采集数据完成，分别点击屏幕上的曲线图，剖面图，3D图，以及辅助分析，可以根据实际情况查看想要的结果图并对测量结果进行现场分析。

4、复测

当我们测完一条线后，为了验证数据的真实性和构造异常的延伸情况和规模，通常在原测线的旁边5米以外再重新测量一条平行线，把两次测量结果进行比对，确认测量结果是否真实和数据采集是否有效，通过曲线图和剖面图结合测量数据，地层岩性等综合分析地质结构情况，分析有无储水构造和条件，从而确定井位。

注意事项：

1. 尽量避免在高压线下，铁路旁，有变压器，大型机械施工区域等干扰环境下测量。布线尽量保持在一条直线上，点与点之间的落差不要超过1米。

2. 利用山形，地貌，露头岩石等参照进行靶区选择，观察岩石裂隙倾角方向，测线和断层，裂隙灯构造交叉进行布线。

3. 注意当地的电磁环境和电性条件，地表太干，太松散，太硬，都对接地条件有很大的影响，可以在插电极的地方浇水等一会后再开始数据采集，电极尽量插深一些，太湿和地面有积水容易形成浅层屏障，不利于测量，可以等干了以后再做测量工作。

4. 多通道仪器的点距都是设置固定好的，不能随意改变。而且至少要插9根电极棒，测量5个点以上才可以。
